La prise modulaire installée dans le tableau électrique reste un composant mal compris par une partie des particuliers et même de certains artisans. Depuis la mise à jour de la norme NF C 15-100 applicable au 27 novembre 2015, toute installation neuve ou rénovée doit intégrer ce type de prise dans la gaine technique logement (GTL).
L’édition août 2024 de cette norme, applicable aux chantiers lancés à partir d’août 2025, vient préciser davantage les règles de câblage et la disposition des conducteurs. Ce renforcement attire l’attention sur ce petit module souvent relégué au second plan.
A lire aussi : Comment sélectionner le fusible pour votre tableau électrique

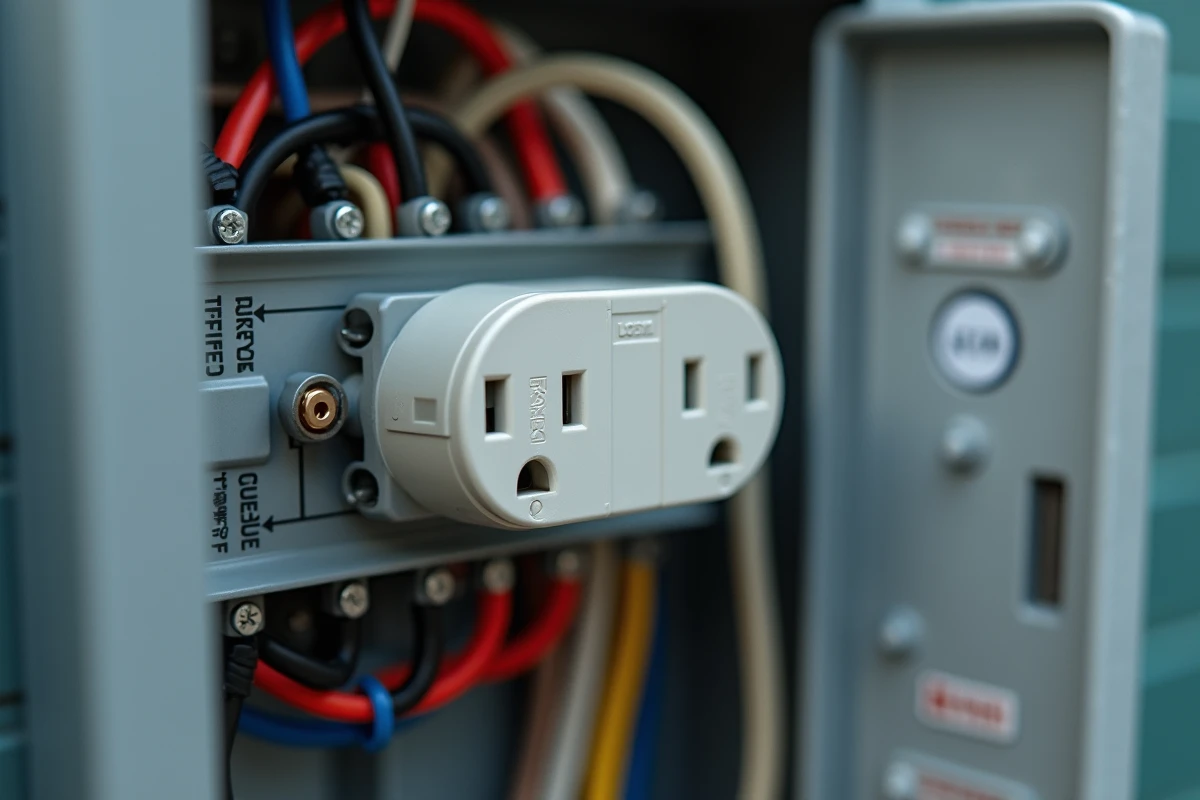

Prise modulaire sur rail DIN : un composant que la norme NF C 15-100 structure en détail
La plupart des contenus en ligne présentent la norme NF C 15-100 comme un bloc unique. La réalité est plus nuancée. Cette norme est désormais structurée en une série de parties distinctes, couvrant la conception, la réalisation et l’entretien des installations basse tension. Cette fragmentation a un impact direct sur le coffret électrique et ses accessoires, y compris les prises modulaires.
Chaque prise modulaire 2P+T 16 A doit être protégée par un disjoncteur dédié de 16 A et raccordée en aval d’un différentiel 30 mA. Le minimum imposé est de deux prises modulaires par tableau, quelle que soit sa taille (deux, trois ou quatre rangées). Si le coffret manque de place, la norme autorise leur installation dans le coffret de communication, à condition qu’il soit situé dans la GTL.
Lire également : Capacité de rangement d’un meuble
L’édition 2024 précise aussi la disposition physique des conducteurs : neutre à gauche, terre au milieu. Ce détail, qui peut sembler mineur, modifie les habitudes de câblage de nombreux électriciens formés sur les versions antérieures.
Alimentation de la box internet et diagnostic électrique : les usages concrets d’une prise au tableau
Le cas d’usage le plus fréquent est l’alimentation de la box internet et du boîtier fibre. Lors du raccordement, le technicien de l’opérateur s’attend à trouver une prise disponible à proximité immédiate du coffret de communication. Sans prise modulaire, il faut improviser avec une rallonge ou un branchement provisoire, ce qui pose un problème de conformité et de sécurité.
Des retours terrain issus de forums de construction montrent que ce manque est parfois découvert au moment de la réception du logement neuf. Le constructeur n’ayant pas installé les prises modulaires, le propriétaire se retrouve à devoir les ajouter avant la mise en service de la fibre.
Autres équipements alimentés depuis le tableau
La box n’est pas le seul appareil concerné. Une prise modulaire dédiée sert aussi à brancher temporairement un outil de diagnostic, un programmateur, ou tout appareil auxiliaire lié à la maintenance du tableau. Cette logique d’évolutivité pousse certains professionnels à prévoir des emplacements supplémentaires dès l’installation initiale, au-delà du minimum de deux prises imposé.
- Box internet et boîtier fibre optique, directement dans la GTL, sans câble volant
- Appareil de mesure ou testeur lors d’un diagnostic de conformité électrique
- Chargeur ou alimentation temporaire pour un équipement domotique en cours de paramétrage
Disjoncteur 16 A et protection différentielle : ce que le câblage impose vraiment
Installer une prise modulaire ne se résume pas à clipser un module sur le rail DIN. Le circuit doit respecter une chaîne de protection précise. Un disjoncteur 16 A dédié protège chaque prise individuellement, et ce disjoncteur doit lui-même être raccordé sous un interrupteur différentiel 30 mA.
L’erreur la plus courante consiste à raccorder la prise modulaire sur un circuit existant déjà chargé (prises de la cuisine, par exemple). Ce montage est non conforme. La prise modulaire doit disposer de son propre départ depuis le bornier du tableau, avec un câblage en section adaptée.
Connecteurs rapides et bonnes pratiques de raccordement
L’usage de connecteurs rapides s’est généralisé pour simplifier le branchement. Le respect des codes couleur (phase, neutre, terre) reste la base, mais la nouvelle disposition imposée par l’édition 2024 de la norme ajoute une vigilance supplémentaire. Un câblage incorrect expose à un refus de conformité lors du passage du Consuel sur une installation neuve.
Avant de refermer le coffret, un test du circuit sous tension permet de vérifier que la prise délivre bien la tension attendue et que le différentiel déclenche correctement. Cette étape, parfois négligée en fin de chantier, évite des interventions ultérieures.
Schneider, Legrand, ABB : le choix du module et la compatibilité avec le coffret
Les trois fabricants principaux sur le marché français (Schneider Electric, Legrand, ABB) proposent des prises modulaires 2P+T 16 A compatibles avec les rails DIN standard. Les différences portent sur l’encombrement (nombre de modules occupés sur le rail), le système de connexion (à vis ou automatique) et la finition.
- Un module Schneider ou Legrand occupe généralement deux à trois pas de module sur le rail, ce qui conditionne l’espace disponible pour d’autres composants
- Les modèles à connexion automatique accélèrent l’installation mais coûtent légèrement plus cher que les versions à vis
- La compatibilité avec le coffret existant (marque, génération, profondeur du rail) doit être vérifiée avant achat, car un module trop profond peut empêcher la fermeture du capot
Vérifier la compatibilité entre le module et le coffret avant achat évite un aller-retour chez le distributeur. Les références croisées entre fabricants ne sont pas toujours fiables, et un module Legrand dans un coffret Schneider peut poser un problème d’encliquetage.
Conformité électrique et rénovation : quand la prise modulaire devient un point de blocage
En rénovation, l’ajout de prises modulaires est souvent le dernier poste traité, après le remplacement des disjoncteurs et la mise à niveau du différentiel. Cette relégation en fin de chantier crée parfois des oublis, qui se transforment en non-conformités lors du contrôle.
Pour les logements anciens dont le tableau est remplacé, la prise modulaire fait partie des composants imposés pour la mise en conformité. Ne pas l’installer revient à laisser le tableau incomplet au regard de la norme, même si le reste de l’installation est aux normes.
La fragmentation de la NF C 15-100 en plusieurs parties distinctes rend la veille normative plus exigeante pour les professionnels. Les retours terrain divergent sur la manière dont les contrôleurs appliquent les nouvelles dispositions de l’édition 2024, certains points n’étant pas encore systématiquement vérifiés sur le terrain. Cette période de transition justifie de documenter précisément le câblage réalisé, afin de pouvoir démontrer la conformité en cas de contrôle ultérieur.
